Test kit faisceau de câblage CDI 50-110cc : le kit qui peut sauver ton quad… ou le cramer si tu t’y prends mal

Je vais être direct : ce kit de faisceau de câblage pour quads 50cc à 110cc, c’est le genre de truc qu’on achète quand on en a marre de bricoler un faisceau d’origine tout pourri. L’idée est simple : tu vires tout l’ancien câblage, tu mets ce kit complet (faisceau, CDI, stator, bobine, contacteur, relais, etc.) et ton quad repart. En théorie, ça fait gagner du temps et ça évite de courir après chaque pièce séparément.

Dans la pratique, c’est moins propre que ça. On est sur une marque inconnue, vendue pas cher, avec une note autour de 3,5/5 sur Amazon. Donc clairement, ce n’est pas du haut de gamme, c’est du kit de dépannage. J’ai abordé le truc en mode “si ça marche et que ça ne crame pas, c’est déjà pas mal”. Les avis sont mitigés : certains disent que ça fonctionne nickel, d’autres parlent de fils qui crament et de redresseur qui fait n’importe quoi.

Concrètement, je l’ai utilisé sur un petit quad chinois 110cc 4 temps, démarrage électrique, faisceau d’origine complètement massacré. Mon but, c’était juste de le remettre en route pour les gosses, sans me prendre la tête à refaire un faisceau fil par fil. Je ne m’attendais pas à un produit parfait, mais à quelque chose qui tient au moins quelques mois sans se désintégrer.

Donc dans ce test, je vais te dire franchement ce qui va, ce qui ne va pas, et surtout pour qui ce kit peut être une bonne idée. Si tu cherches un truc plug-and-play comme sur une moto japonaise récente, tu vas être déçu. Si tu bricoles un peu et que tu acceptes de retoucher le faisceau, là ça commence à être plus intéressant.

Vu le contenu du kit (faisceau complet, CDI, stator, bobine, neiman, relais, redresseur, bougie), le rapport quantité/prix est franchement correct. Si tu devais acheter chaque pièce séparément, même en low cost, tu t’en sortirais probablement pour plus cher. Pour remettre sur pied un petit quad qui ne vaut pas une fortune, ça peut être une option économique plutôt que de partir sur des pièces d’origine parfois introuvables ou hors de prix.

Maintenant, il faut aussi prendre en compte le temps que tu vas y passer et le risque de tomber sur un kit avec un composant défectueux. Si tu montes tout, que tu passes deux soirées dessus et que tu te rends compte que le régulateur est HS ou qu’un fil claque, le “bon plan” devient tout de suite moins intéressant. Surtout que certains acheteurs se plaignent de l’absence de réponse du vendeur en cas de problème, donc pour le SAV, il ne faut pas trop rêver.

Pour quelqu’un qui sait se servir d’un multimètre, qui n’a pas peur de recouper des fils, d’ajouter une cosse ici ou là et de vérifier les tensions, le kit a du sens. Tu acceptes le risque, tu sais corriger un ou deux défauts éventuels, et au final tu t’en tires pour pas trop cher. Pour quelqu’un qui veut juste “brancher et rouler” sans réfléchir, ce n’est pas le bon choix. Là, mieux vaut payer plus cher pour un faisceau spécifique à ton modèle ou passer par un pro.

En résumé, niveau rapport qualité-prix, je dirais que c’est correct si tu es bricoleur et que le quad n’a pas une grande valeur. Si tu cherches de la fiabilité à long terme et un truc sans prise de tête, tu risques de regretter l’économie réalisée.

Niveau design, on est sur un faisceau typique de quad chinois : plein de prises plastiques blanches, des fils de couleurs standard (rouge, noir, vert, jaune, etc.) et des gaines noires qui regroupent le tout. Visuellement, ça ressemble pas mal à ce qu’on trouve d’origine sur les petits quads 50-110cc. Donc si tu as déjà mis le nez dans ce genre de machines, tu ne seras pas perdu. Par contre, si c’est ton premier faisceau, tu peux vite te retrouver à te demander quel fil va où.

Un point à savoir : les couleurs ne correspondent pas toujours pile à ce que tu as sur ton quad. Certains acheteurs l’ont mentionné, et je l’ai vu aussi : par exemple, au niveau du rotor/stator, tu peux avoir une couleur ou deux qui ne matchent pas avec ton faisceau d’origine. Ça ne veut pas dire que ça ne marche pas, mais tu es obligé de raisonner en fonction, pas juste en regardant les couleurs. Il faut parfois suivre les fils et comprendre leur fonction plutôt que de faire du copier-coller visuel.

Les connecteurs sont assez basiques. Ça s’enfiche correctement, mais ce n’est pas non plus la précision d’un faisceau de moto japonaise. Les prises ne donnent pas toutes une impression de solidité, ça fait un peu « kit économique ». Les longueurs de câbles sont globalement correctes pour un petit quad, mais si ton cadre est un peu différent (empattement plus long, disposition autre), tu peux te retrouver avec des sections un peu tendues ou au contraire un peu trop longues à caser.

En clair, le design est fonctionnel, rien de plus. Ça reprend la logique d’origine mais ce n’est pas parfaitement adapté à tous les modèles. Si tu espères brancher tout en 10 minutes sans réfléchir, tu vas être déçu. Si tu acceptes de chercher un peu, de repositionner des fils et de vérifier deux-trois trucs avec un multimètre, ça devient gérable.

Le vendeur annonce un faisceau en cuivre épais, fils 100 % cuivre, avec des matériaux “solides et durables”. En main, les câbles ne font pas ultra bas de gamme, l’épaisseur est correcte, on n’est pas sur du fil de lampe de chevet. La gaine noire qui regroupe les fils tient bien, ça ne s’effiloche pas dès qu’on tire un peu dessus. Pour un kit de ce prix-là, franchement, c’est dans la moyenne de ce qu’on voit sur les quads chinois.

Par contre, il faut être honnête : certains retours clients parlent de fils qui crament au bout de deux utilisations et de redresseur qui ne fait pas son travail. Ça, c’est typique des kits low cost où le contrôle qualité est un peu aléatoire. Tu peux tomber sur un kit qui marche nickel, comme sur un autre où un composant est foireux. Pour un faisceau, c’est embêtant, parce qu’un fil qui chauffe trop ou un régulateur qui sort une tension bancale, ça peut vite foutre le bazar, voire abîmer ton reste d’installation.

Le CDI, la bobine et le redresseur font très “génériques”. Pas de marque dessus, juste des boîtiers noirs assez standards. C’est du consommable : si tu veux quelque chose de vraiment fiable, tu prendras plus tard un CDI ou un régulateur de meilleure qualité. Là, l’avantage, c’est que tout est fourni, donc pour remettre en route un quad qui ne vaut pas très cher, ça se tient. Mais je ne miserais pas sur ces pièces pour un usage intensif toute l’année.

En résumé, les matériaux sont dans la ligne de ce qu’on trouve pour ce type de produit : pas catastrophiques, pas rassurants non plus. Si tu montes ça proprement, avec des bonnes masses et en évitant les courts-circuits, ça peut tenir. Mais il faut garder en tête que tu n’es pas sur un faisceau OEM de grande marque, donc surveiller un peu au début (tension de charge, échauffement, etc.) n’est pas une mauvaise idée.

Sur la durée, on est sur un produit un peu loterie. Le fabricant met en avant un cuivre épais et une bonne résistance à la chaleur, mais dans les faits, les retours sont partagés. Certains n’ont rien à signaler après montage, d’autres se retrouvent avec un fil de faisceau qui crame au bout de deux sorties. Dans mon cas, après quelques semaines d’utilisation occasionnelle (petites balades, pas d’utilisation intensive), rien n’a fondu ni chauffé de manière inquiétante, mais je garde un œil dessus.

Le point faible potentiel, c’est souvent le redresseur/régulateur et la qualité des connexions. Si les cosses sont mal serties, ou si la masse est mal faite, tu peux avoir des échauffements locaux. Et comme le kit n’est pas livré avec un vrai manuel, beaucoup de gens montent ça un peu à l’aveugle. Le vendeur lui-même recommande une installation professionnelle et prévient qu’un mauvais montage peut provoquer un début d’incendie du faisceau. Ce n’est pas très rassurant, mais au moins c’est honnête.

Pour améliorer la durée de vie, il y a quelques trucs simples à faire : vérifier toutes les masses (poncer les zones de contact, serrer correctement), protéger les parties du faisceau qui passent près du moteur ou de l’échappement avec de la gaine supplémentaire, et éventuellement refaire quelques sertissages ou isolations douteuses. Ce n’est pas ce qu’on a envie de faire sur un kit neuf, mais ça limite les risques.

En gros, si tu montes ce kit proprement sur un petit quad utilisé de temps en temps, il peut tenir un moment. Si tu l’installes à l’arrache sur un engin mal entretenu, utilisé souvent et sous la pluie/boue, je ne parierais pas sur sa longévité. Pour le prix, il faut l’assumer comme une solution de remise en route, pas comme une installation définitive ultra fiable pour les dix prochaines années.

Niveau performance, l’idée de base est simple : le quad doit démarrer facilement et tenir le ralenti, avec une charge correcte de la batterie et un faisceau qui ne chauffe pas. Dans mon cas, après montage et quelques ajustements, le quad a démarré. L’allumage est stable, pas de ratés flagrants, et le démarrage électrique fonctionne. Donc pour l’objectif “remettre en route un petit quad qui dormait”, le kit a fait le job. Je ne vais pas dire que c’est magique, mais ça permet de repartir sur un faisceau neuf sans se prendre la tête à réparer l’ancien.

Là où ça se complique, c’est que ce n’est pas le même scénario pour tout le monde. Certains avis parlent de faisceau qui ne fonctionne pas correctement dès le début, ou de régulateur qui ne régule pas la tension comme il faut. Si ton redresseur est mauvais, tu peux te retrouver avec une batterie qui ne charge pas, ou une tension trop haute qui flingue l’ampoule ou la batterie à la longue. Idem pour un fil sous-dimensionné mal branché : ça peut chauffer, voire cramer.

Il faut aussi préciser que le kit est pensé pour des quads assez simples : démarreur, allumage, éventuellement un peu d’éclairage. Si ton quad a des options (compteur, coupe-circuit spécifique, faisceau d’éclairage plus complexe), tu devras adapter ou renoncer à certaines fonctions. On est vraiment sur un kit “de base” pour faire tourner le moteur, pas pour refaire toute une installation électrique sophistiquée.

Concrètement, si tu sais ce que tu fais, que tu vérifies les masses, que tu testes la tension de sortie du régulateur et que tu surveilles un peu au début, tu peux avoir un résultat correct. Si tu branches ça vite fait sans contrôler, tu augmentes les chances de galérer, voire de griller un fil ou un composant. Ce n’est pas un kit idiot-proof, il demande un minimum de bon sens mécanique.

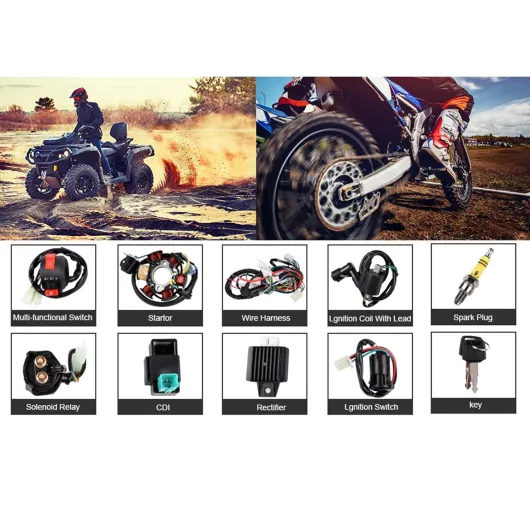

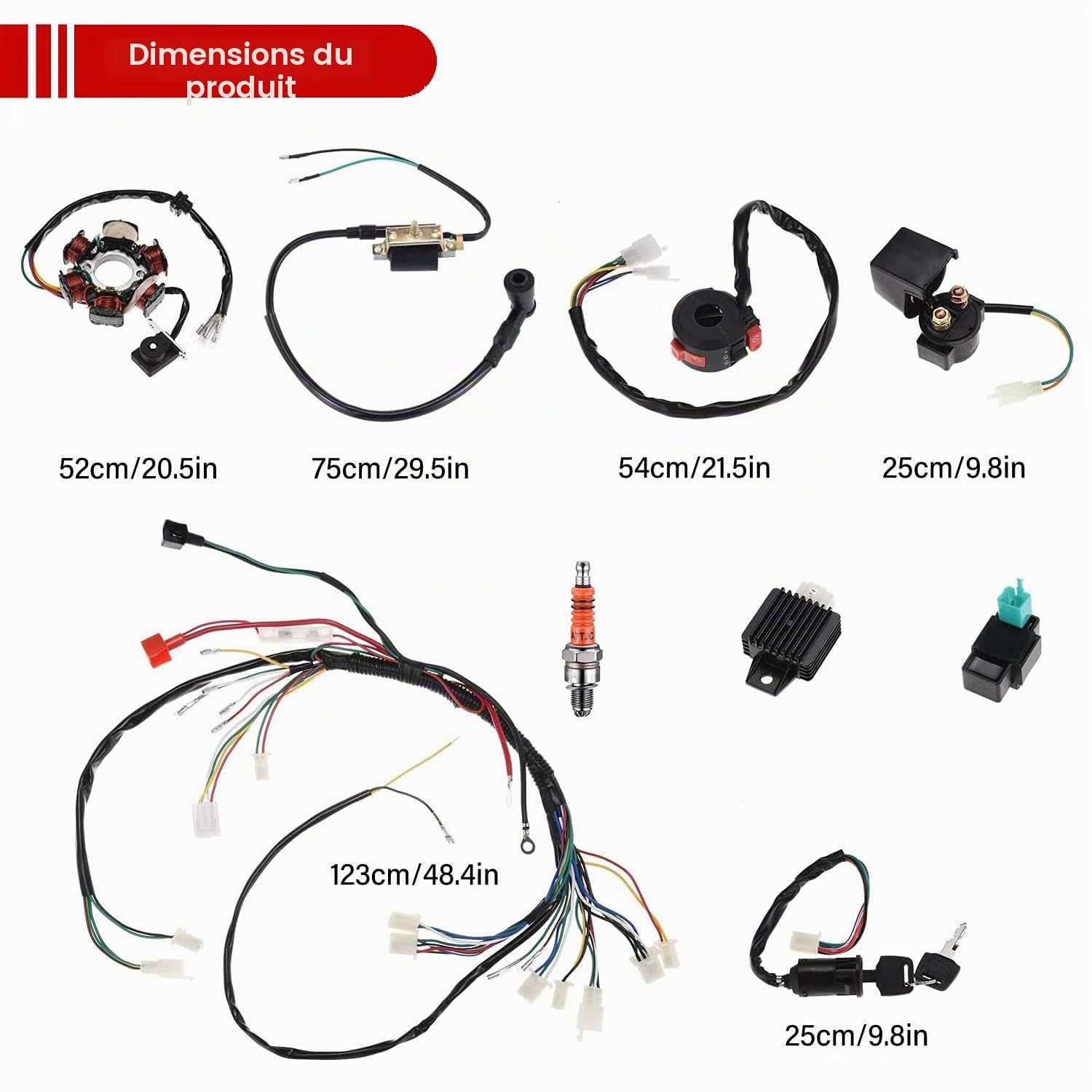

Le kit est vendu comme un ensemble complet de faisceau électrique pour quads chinois 4 temps de 50 à 110cc avec stator 6 bobines. Dedans, tu as : le faisceau principal, un CDI 5 broches, un stator de volant magnétique, une bobine d’allumage avec son câble, un comodo (commutateur de grappe), un neiman avec deux clés, une bougie, un redresseur/régulateur et un solénoïde de démarreur. Sur le papier, tu as tout ce qu’il faut pour refaire toute la partie allumage/démarrage/charge.

La promesse, c’est : tu démontes l’ancien bordel, tu branches celui-là, tu adaptes deux-trois trucs et ton quad repart. Le fabricant insiste quand même sur le fait qu’il faut bien vérifier que ton stator est un modèle 6 bobines, sinon ça ne collera pas. Et clairement, c’est un point important : si tu n’as pas le bon type de volant magnétique ou si ton moteur est un modèle un peu différent, tu vas galérer.

Ce qui m’a plu sur le papier, c’est le côté “kit global”. Pas besoin de deviner si ton problème vient du CDI, du faisceau, du régulateur ou du stator : tu changes tout, et tu repars sur une base propre. Pour un quad de loisir pas très cher, ça se tient. Le souci, c’est qu’on est sur une marque obscure, avec une doc quasi inexistante. Tu n’as pas de vraie notice de montage, juste les photos du produit sur Amazon et éventuellement un schéma très basique. Donc si tu t’attendais à un tuto détaillé, oublie.

En résumé, niveau contenu, c’est plutôt généreux pour le prix. Mais il faut garder en tête que c’est du générique chinois pour du quad chinois. Ça peut bien se passer, comme ça peut être prise de tête si ton modèle a des particularités (autres connecteurs, couleurs de fils différentes, options en plus, etc.).
