Test faisceau de câbles complet RUITONDA : le kit de secours pour petits quads et pit bikes chinois

Je vais être direct : ce faisceau de câbles complet RUITONDA, c’est typiquement le kit qu’on achète quand on en a marre de courir après chaque pièce électrique de son petit quad ou pit bike chinois. J’ai monté ce genre de harnais sur un petit quad 110 cc type TaoTao / Kazuma d’un gamin de la famille, qui avait un faisceau d’origine cramé de partout, connecteurs cassés, isolation dure comme du bois. L’idée, c’était de repartir sur quelque chose de propre sans me prendre la tête à ressouder dix fils différents.

Sur le papier, le kit est complet : faisceau, CDI 5 broches AC, stator 6 bobines, solénoïde, régulateur, contacteur à clé, commodo, bobine HT, bougie. Franchement, pour le prix, tu te dis que ça vaut le coup de tenter, surtout si ta machine est un modèle 4 temps chinois classique entre 50 et 150 cc. Par contre, il faut bien être conscient que ce n’est pas du plug & play universel. Si tu penses le brancher les yeux fermés sur n’importe quel 50 cc européen type Beta ou autre, tu vas au-devant des emmerdes.

En regardant les avis Amazon, on voit vite le tableau : certains sont contents, d’autres ont carrément foutu le feu au faisceau. Ça résume assez bien le produit : ça peut bien marcher, mais si tu te plantes dans le montage, ça peut très mal finir. De mon côté, je l’ai pris comme un kit de base pour refaire une installation propre, en acceptant l’idée de devoir adapter deux ou trois trucs.

Donc l’objectif de ce test, c’est pas de te vendre du rêve, mais de te dire concrètement ce que ça vaut : ce qui va bien, ce qui est moyen, et surtout à qui je le conseille. Si tu bricoles un peu et que tu as l’habitude des petits moteurs chinois, ça peut être une bonne solution. Si tu n’y connais rien en électricité moto, tu as intérêt à lire jusqu’au bout avant de cliquer sur "acheter".

Niveau rapport qualité-prix, c’est là que ce kit devient vraiment intéressant. Quand tu regardes le prix d’un stator, d’un CDI, d’un régulateur, d’un solénoïde, d’une bobine et d’un faisceau achetés séparément, tu t’en sors vite pour plus cher que ce pack complet. Là, tu as tout dans une seule boîte, ce qui est pratique quand tu veux remettre en route un vieux quad ou pit bike qui a été bricolé dans tous les sens.

Le truc qui m’a plu, c’est que même si tout ne sert pas forcément tout de suite, ça fait stock de pièces de secours. Un des avis Amazon le dit bien : il l’a acheté surtout pour les pièces détachées et tout ce qu’il a utilisé fonctionne. Je suis un peu dans la même logique : même si un jour le faisceau rend l’âme, il me restera toujours le CDI, la bobine, le solénoïde, etc. Pour quelqu’un qui bricole souvent sur des petites chinoiseries, c’est plutôt rentable.

Par contre, si tu achètes ça en espérant une compatibilité parfaite avec un 50 cc de marque européenne ou un scooter un peu spécifique, là, le rapport qualité-prix s’effondre vite. Un acheteur explique que c’est incompatible avec une Beta 50 cc, et ça ne m’étonne pas du tout. Dans ce cas-là, tu paies un kit que tu ne peux même pas monter correctement, donc l’économie est toute relative. Il faut bien comprendre que ce kit est fait pour les moteurs 4 temps chinois génériques, pas pour remplacer un faisceau d’origine sur une moto de marque avec son électronique propre.

En clair, pour un quad/pit bike/scooter 4T chinois entre 50 et 150 cc, le rapport qualité-prix est franchement pas mal, à condition d’accepter d’y passer un peu de temps et de faire un montage propre. Si tu cherches une solution plug & play garantie pour une machine spécifique, mieux vaut investir dans un faisceau OEM ou un kit dédié, même si c’est plus cher.

Au niveau design, on est sur du très classique pour de l’électrique chinois. Le faisceau en lui-même est déjà gainé et les connecteurs sont montés, donc tu n’as pas à sertir toi-même, ce qui est un bon point. Les prises pour le CDI, le régulateur, le solénoïde et le stator sont standard, avec les bons clips. Visuellement, ça ressemble beaucoup à ce qu’on trouve d’origine sur les petits quads et pit bikes de grande surface ou de sites en ligne. Rien de choquant, rien de vraiment impressionnant non plus.

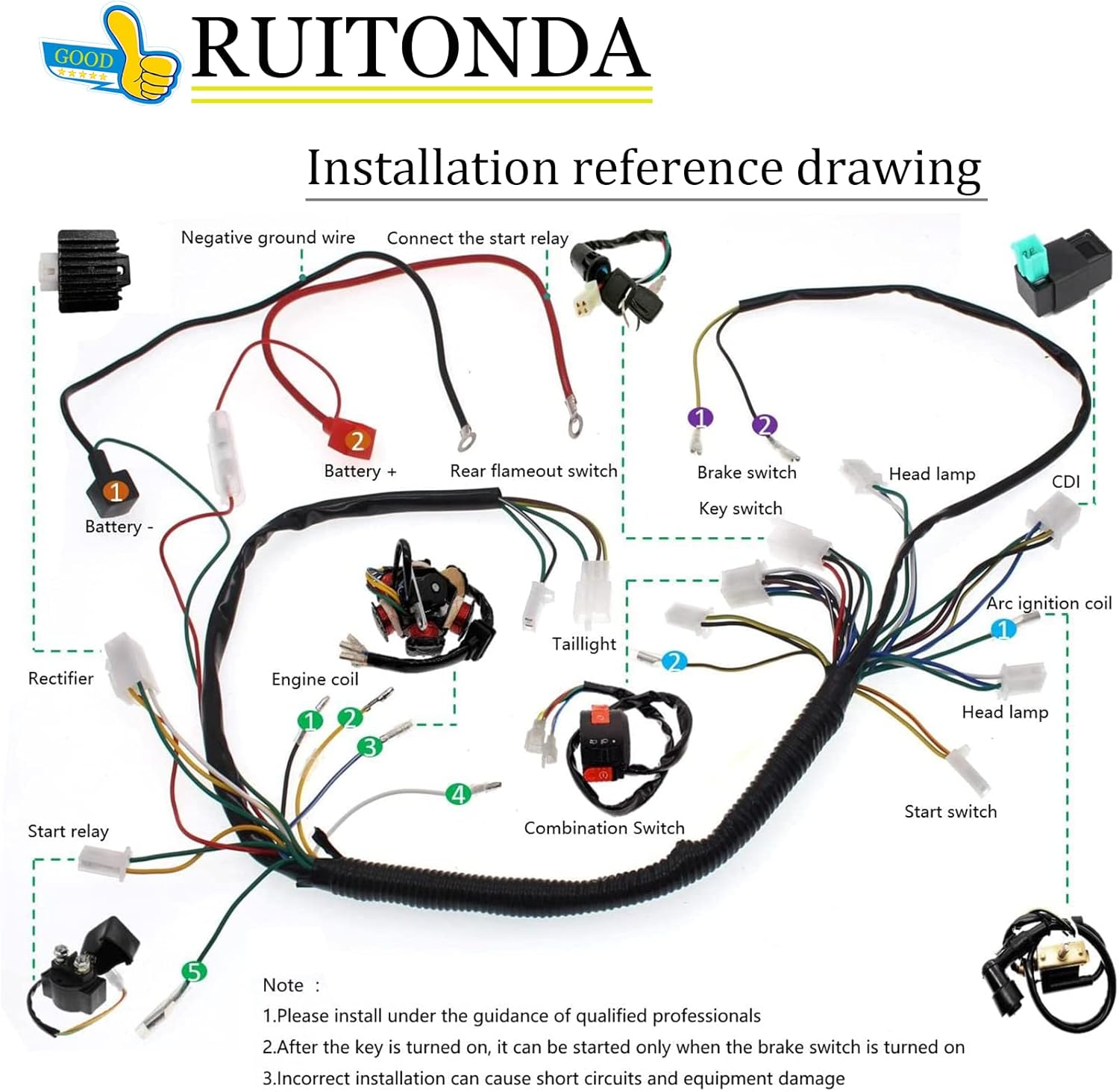

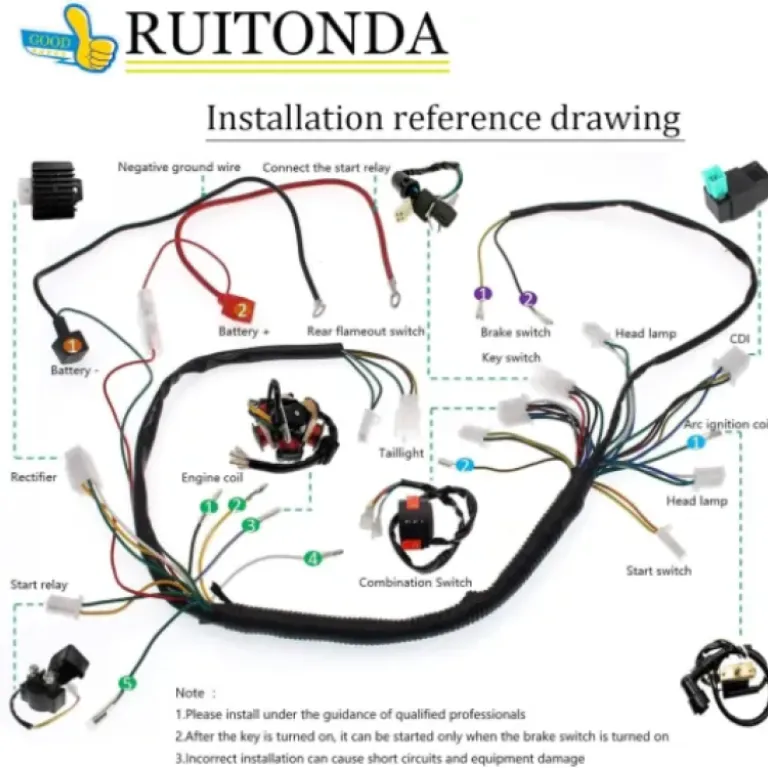

Le souci, c’est plus côté "pensé pour l’utilisateur". Le schéma fourni est correct dans l’ensemble, mais il y a des petites erreurs ou imprécisions sur la description de certains connecteurs, comme l’a signalé un autre acheteur. Rien d’insurmontable si tu as déjà trifouillé un peu dans des faisceaux moto, mais pour un débutant, ça peut vite devenir flou. Par exemple, certains fils pour les capteurs, les freins ou les accessoires ne sont pas très bien expliqués. Il n’y a pas non plus d’étiquettes sur les prises, ce qui aurait clairement aidé.

Le commodo ATV "amélioré" est assez basique : on/off, démarreur, éventuellement phare selon ton montage. Ce n’est pas moche, mais ce n’est pas mieux fini que ce qu’on trouve sur les machines chinoises d’origine. Un des avis disait que ça aurait été bien d’avoir aussi les branchements pour sélection de vitesse, capteur de frein, coupe-circuit à distance, etc. Je suis d’accord : pour certains quads, il manquera toujours 2–3 fils pour être vraiment complet.

En résumé, le design est fonctionnel : ça se branche, ça rentre dans le cadre, ça ressemble à l’origine. Mais ce n’est pas pensé pour t’accompagner pas à pas. Si tu attends un kit super bien documenté, avec des fils numérotés et un manuel clair, tu vas être déçu. C’est un faisceau "à l’ancienne" : à toi de comprendre ce que tu fais, sinon tu risques de faire des bêtises.

Sur les matériaux, il ne faut pas se raconter d’histoires : on est sur du faisceau chinois classique. L’isolant des fils est correct, pas ultra souple mais pas rigide non plus. Le diamètre annoncé est autour de 1,02 mm, et à la main ça semble cohérent avec ce qu’on trouve sur les petits quads d’origine. Pour une machine de 50 à 125 cc qui ne tire pas 50 accessoires, ça suffit largement. Je n’irais pas monter ça sur une moto routière qui fait 200 km par semaine sous la pluie, mais pour un quad de jardin ou un pit bike, ça passe.

Les connecteurs en plastique sont dans la moyenne : ils clipsent bien, sans jeu énorme, mais on sent que ce n’est pas du haut de gamme étanche. Il n’y a pas de joints, pas de protections spéciales contre l’eau, donc si ta machine dort dehors et roule souvent dans la boue, il faudra peut-être repasser derrière avec de la gaine thermo ou du scotch d’électricien pour fiabiliser un peu. Les cosses internes sont en métal assez fin, mais je n’ai pas vu de jeu ou d’oxydation à la réception.

La bobine d’allumage et la bougie sont aussi très "génériques". La bougie trois électrodes fournie fonctionne, mais perso, j’ai tendance à préférer mettre une bougie de marque connue une fois que je sais que tout démarre. La bobine fait le job, l’anti-parasite tient bien, rien à signaler de spécial. Le stator 6 bobines a l’air propre, enroulements réguliers, pas de soudure dégueulasse apparente. Ça reste du fabriqué en Chine, mais pas le truc bricolé à la va-vite.

Donc côté matériaux, je dirais : corrects pour le prix, mais il ne faut pas s’attendre à une longévité de malade. Si tu protèges bien le faisceau, que tu évites les frottements sur le cadre et que ta machine ne dort pas dans la flotte, ça devrait tenir un bon moment. Si tu comptes lui mettre une vie de chien, prévois d’y jeter un œil de temps en temps et de renforcer les zones sensibles.

Pour la durabilité, je n’ai pas un recul de plusieurs années, mais j’ai quand même quelques éléments. Sur le quad 110 cc, le faisceau est monté depuis plusieurs semaines, avec des sessions de roulage le week-end, pas mal de vibrations et un peu de boue. Pour l’instant, rien n’a bougé : pas de connecteur qui se débranche tout seul, pas de fil qui se coupe, pas de surchauffe visible. C’est déjà un bon signe, surtout pour un produit à ce prix-là.

Après, il faut être honnête : les faisceaux chinois d’origine ne sont déjà pas réputés pour tenir 20 ans, donc celui-là ne fera probablement pas mieux. La gaine n’est pas hyper épaisse, et si tu le montes à l’arrache avec des frottements contre le cadre ou près de zones chaudes (culasse, échappement), ça finira par marquer. J’ai pris le temps de rajouter des colliers, de repositionner certains tronçons pour éviter les angles trop serrés, et de protéger les zones sensibles avec un peu de gaine supplémentaire. Je pense que ça joue beaucoup sur la durée de vie.

Les avis Amazon sont partagés : certains l’utilisent comme banque de pièces et n’ont pas de souci, d’autres ont cramé le faisceau très vite. À mon avis, une bonne partie des problèmes vient de montages approximatifs : mauvais branchements, masse mal faite, fils coincés, etc. Si tu prends ce kit en pensant que tu vas juste tout clipser sans réfléchir et que ça va tenir des années, tu risques d’être déçu. Si tu le considères comme une base correcte à installer proprement, ça peut tenir convenablement.

Donc pour résumer, niveau durabilité, je dirais : moyen plus. Pas catastrophique, mais pas non plus du matériel premium. Pour un quad ou un pit bike qui roule de temps en temps, ça ira. Pour un usage intensif, je conseillerais de surveiller régulièrement l’état du faisceau et de ne pas hésiter à renforcer les points critiques. Ce n’est pas le point fort du produit, mais ce n’est pas non plus un gros point faible si tu travailles proprement.

Niveau performance, le but principal de ce kit, c’est simple : redonner un allumage propre et fiable à un petit moteur 4 temps. Sur le quad 110 cc sur lequel je l’ai monté, le résultat est clair : avant, démarrage galère, étincelle irrégulière, coupures aléatoires. Après montage complet (stator + CDI + bobine + faisceau), le moteur a démarré au bout de quelques tours de démarreur, puis de mieux en mieux une fois le calage et les branchements vérifiés. L’étincelle est franche, le ralenti est plus stable qu’avant, et les montées en régime sont plus nettes.

Le CDI 5 broches AC fait le boulot, rien de spécial à signaler. On n’est pas sur un CDI racing réglable ou je ne sais quoi, c’est du standard, mais pour une machine de loisir, c’est largement suffisant. Le solénoïde de démarreur réagit bien, pas de claquement bizarre, et le régulateur de tension fait ce qu’on lui demande : la batterie charge correctement, les tensions restent dans les clous. Il faut évidemment vérifier que ton alternateur/stator est bien compatible, sinon tu peux te retrouver avec une charge foireuse.

Par contre, on est d’accord : si tu branches mal, ce n’est pas le kit le problème, c’est le montage. L’avis Amazon qui parle d’un faisceau qui a pris feu, ça ne m’étonne qu’à moitié. Si les couleurs ne correspondent pas et que tu forces les connexions sans vérifier, tu peux faire un court-circuit sérieux. De mon côté, j’ai pris le temps de comparer avec l’ancien faisceau, de vérifier les tensions au multimètre, et tout s’est bien passé. Mais il faut accepter d’y passer un peu de temps.

Au final, en termes de performance pure, je dirais que ça fait le job : démarrage plus fiable, allumage propre, tous les organes principaux fonctionnent comme prévu. Ce n’est pas fait pour gagner de la puissance, c’est juste pour retrouver une machine qui tourne rond. Et pour ça, tant que tu es sur une base compatible, c’est plutôt satisfaisant.

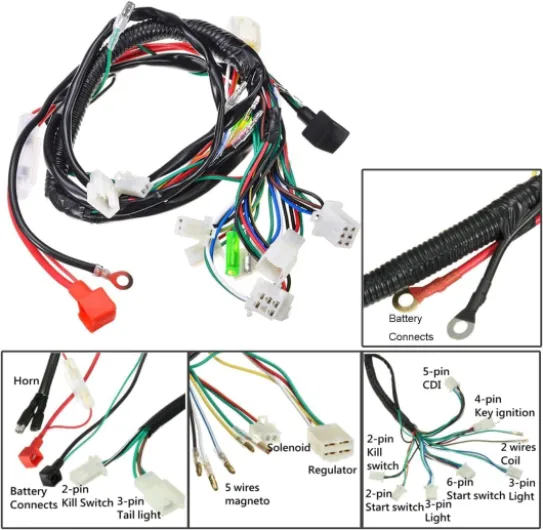

Concrètement, ce kit RUITONDA, c’est un pack "tout-en-un" pour refaire l’allumage et une bonne partie de l’électricité d’un petit moteur 4 temps chinois entre 49 et 150 cc. Dedans, tu as : un faisceau principal, un CDI 5 broches AC, un stator 6 bobines, un solénoïde de démarreur, un régulateur/redresseur, un contacteur à clé avec 2 clés, un commodo ATV (démarreur, coupe-circuit, etc.), une bobine d’allumage avec l’anti-parasite, et une bougie.

Sur mon quad 110 cc type chinois, globalement, ça correspondait à ce qu’il fallait. Les connecteurs principaux (CDI, régulateur, solénoïde, stator) sont au bon format, on sent que c’est pensé pour les copies de TaoTao, Kazuma, Coolster, GY6 et compagnie. Par contre, il ne faut pas rêver : chaque marque chinoise a ses petites variations de couleurs de fils et de brochage. Les couleurs du CDI n’étaient pas 100 % identiques à l’ancien faisceau, donc j’ai dû vérifier au multimètre et me baser sur la logique des fils plutôt que juste "rouge sur rouge".

Le truc qui m’a plu, c’est que pour un projet de remise en route d’un vieux quad de jardin, tu as tout sous la main sans devoir commander 5 fois. En gros, si ton moteur est compatible avec un stator 6 bobines et CDI AC 5 broches, tu as de bonnes chances que ça passe. Mais il faut bien lire la fiche : au-dessus de 150 cc, oublie, et sur les 50 cc de marque européenne (type Beta, Derbi, etc.), c’est souvent pas compatible du tout, comme l’a dit un acheteur Amazon.

Donc niveau présentation, je dirais : kit assez complet et cohérent pour les petits 4 temps chinois, mais il ne faut pas le voir comme un faisceau universel magique. C’est un kit "générique chinois" : ça marche bien sur ce pour quoi il a été pensé, et dès qu’on sort de ce cadre, ça devient vite prise de tête, voire dangereux si on branche n’importe comment.
